Säker håltagning i betonggolv med golvvärme – så undviker du att träffa slingorna

Att borra i ett betonggolv med golvvärme kräver noggrann planering och metodik. Med rätt förberedelser kan du skapa säkra genomföringar utan risk för läckage eller driftstopp. Här går vi igenom hur du kartlägger slingor, väljer rätt teknik och kvalitetssäkrar arbetet från start till mål.

Varför noggrann planering är avgörande i golv med värmeslingor

Golvvärme är ett slutet system där rör, kablar och sensorer ligger ingjutna i betongen. Att oavsiktligt träffa en slinga kan leda till vattenskador, störningar i värmesystemet och kostsam efterlagning av ytskikt. Den största riskfaktorn är bristfällig information om var slingorna faktiskt ligger. Ritningar ger en bra start, men de kan avvika från verkligt utförande. Därför behöver du kombinera dokumentation, mätning och visuell bedömning innan du markerar ett enda borrhål.

En etablerad arbetsgång är att först samla underlag från fastighetsägare, installatör eller förvaltare. Be om relationshandlingar, foton från installationen och uppgifter om rörtyp, dimension, centrumavstånd och förläggningsdjup. Kontrollera även om det finns elvärmekablar eller givare i närheten av tänkt hål. Nästa steg är att skanna golvet för att verifiera lägen och djup. Med markradar och armeringsskanner kan man se både armeringsjärn och värmeslingor, vilket ger säkra säkerhetsmarginaler vid håltagningen.

Ställ krav på att utföraren dokumenterar mätresultat med foton och markeringar på golvet. En tydlig metodbeskrivning minskar risken för misstag. Fråga alltid vilken utrustning som används, hur kalibrering går till och hur operatören säkerställer att samtliga slingor och armeringszoner är kartlagda i hela borrzonens diameter. Be om en genomgång på plats så att alla parter har samma bild av var det är säkert att borra.

Steg för steg: från förstudie till färdigt hål

Börja med en platsbesiktning. Identifiera golvuppbyggnad, ytskikt och förväntat förläggningsdjup för värmeslingorna. Notera även hinder på undersidan, till exempel undertak, installationer och brandcellsgränser. Upprätta en borrplan där varje tänkt hål har ett tydligt syfte, mått och tolerans. Kundens krav på dimension, fall och höjd påverkar val av kärnborr och infästningsteknik. Ju mer precis planeringen är, desto mindre risk för sena justeringar i ett känsligt golv.

Skanna sedan borrzonerna. Markradar kan lokalisera plast- eller pexrör och ge djupprofil, medan armeringsskanner visar var stål ligger tätt och var det är säkert att passera. I vissa fall är värmekameror användbara när värmesystemet är igång eftersom de gör temperaturskillnader synliga. Kombinera metoder om underlaget är tjockt eller om ritningarna är osäkra. Markera förbjudna områden och rita ut säkra fönster med tydliga marginaler.

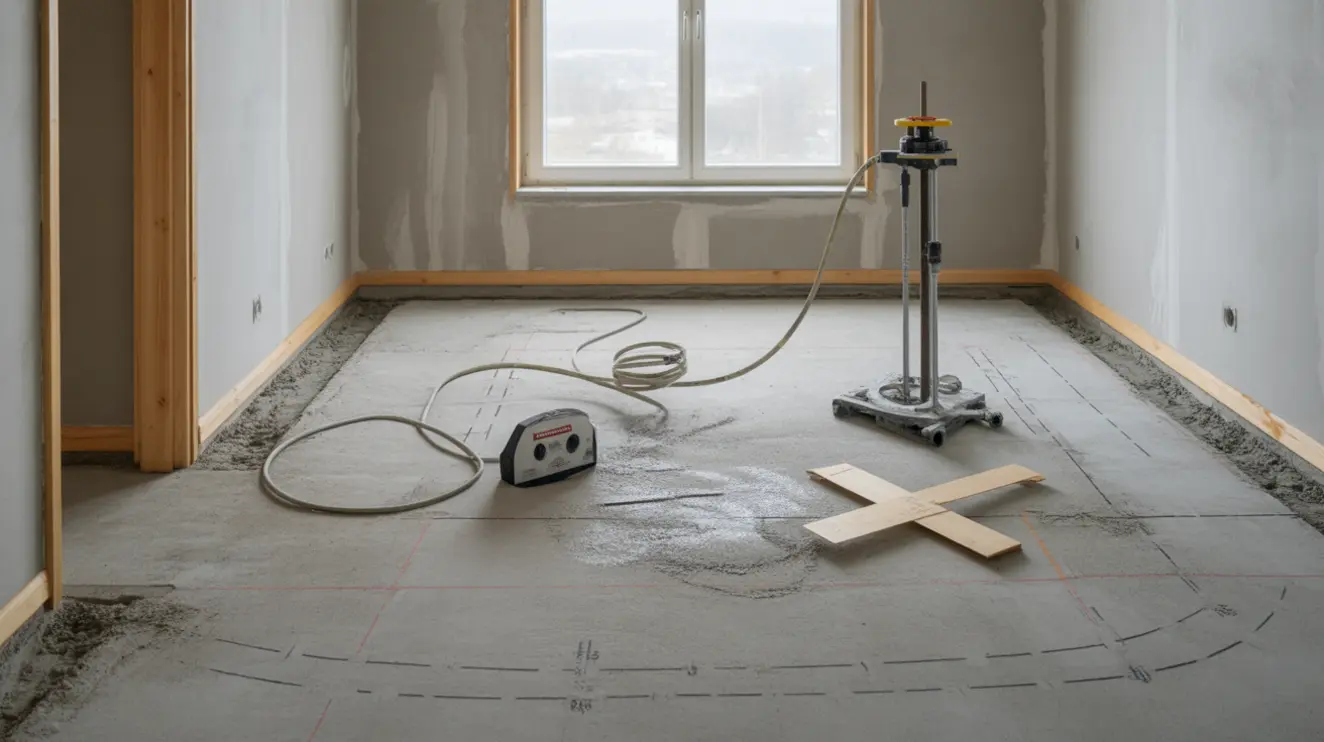

Innan borrning startar bör golvvärmesystemet vara trycksatt och övervakat, men med ventiler stängda vid behov enligt VVS-ansvarigs instruktioner. Vid elvärme ska strömmen vara bruten och kabeldragning spänningslös. Använd vattenkyld kärnborrning med lämplig stativinfästning för att få en kontrollerad och sval skärning. Vattenmängden ska vara tillräcklig för kylning men samlas upp med våtsug för att skydda ytskikt och inredning. Operatören ska ha personlig skyddsutrustning och tydliga stoppkriterier om oväntad armering eller indikation på slinga uppstår.

Efter borrning inspekteras hålkanten. Exponerad armering ska korrosionsskyddas enligt gällande praxis. Om hålet ska användas för rör eller kablar, montera en genomföring med tätning som är anpassad för golvkonstruktionen. Vid brandcellsgräns krävs klassad brandtätning och dokumentation av produkt och montage. Slutligen fotograferas färdigt hål och skanningens resultat biläggs till egenkontroll. Be om att få dessa handlingar, de är värdefulla om du i framtiden ska borra fler hål nära befintliga slingor.

Tekniker för att hitta slingor och armering med hög träffsäkerhet

Tre tekniker används ofta i kombination. Markradar ger en övergripande bild av ingjutna objekt och deras djup, även när de är av plast. Armeringsskanner arbetar induktivt och visar exakt var stål ligger, vilket hjälper till att undvika både armering och klammer som håller rören på plats. Termografering kan komplettera när golvvärmen är igång och ytan tillåter en tydlig temperaturgradient. Viktigt är operatörens kompetens och att skanningen utförs i två riktningar med kalibrerad utrustning. Be om att mätpunkter och riktningar markeras på golvet, samt om en enkel ritning eller foto-överlägg som visar fynden. Då kan borrstativ placeras exakt, och du får en spårbarhet som håller över tid.
